Exemple d'algorithme BFS

Légende & situation

Graphe de départ

Graphe de départ. Ce graphe est celui que nous avons utilisé lorsque nous avons vu l'algorithme BFS, mais ici les étiquettes des sommets portent des lettres aléatoires au lieu de chiffres afin d'éviter toute confusion.

Inhoudsopgave Haut

[Étape 0-0]  Initialisation des valeurs

BFS, image 0-0

Nous utilisons ici les mêmes variables que lors des explications sur l'algorithme BFS, mais comme la place manquait sur les images, une seule lettre sera utilisée pour les variables :

  • Tableaux
    • X représente l'ensemble des sommets du graphe.
    • A représente l'ensemble des arcs du graphe.
    • V (visitedVertices) représente le tableau de booléens qui permet de savoir si un sommet à déjà été visité ou pas.
    • O (orderedVertices) représente le tableau trié dans l'ordre de découverte des sommets qui contient les indices des sommets de X.
  • Variables scalaires
    • p (parentVertex) représente l'indice dans le tableau orderedVertices du prochain sommet parent (sommet depuis lequel nous évaluerons les suivants).
    • vo (vertexOrder) représente l'indice dans le tableau orderedVertices du premier emplacement libre..
    • i est l'indice dans notre collection de départ (X) du sommet parent en cours (sommet depuis lequel nous évaluons les suivants).
    • j est l'indice dans notre collection de départ (X) d'un des suivants du sommet dont l'index est i.

Comme nous démarrons avec le sommet R, nous le considérons comme visité (voir colonne V), et l'indice de R dans X est placé au premier emplacement du tableau orderedVertices.

Inhoudsopgave Haut

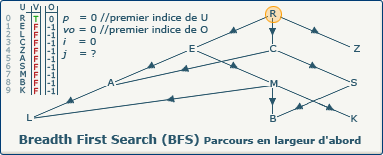

[Étape 1-0-0]  Affectation du sommet "parent" à traiter

BFS, image 1-0-0

i:=orderedVertices[parentVertex]; devient i := 0

Cela signifie que nous allons chercher les suivants du sommet R.

[Étape 1-0-1]  Incrémentation de parentVertex

BFS, image 1-0-1

parentVertex := parentVertex+1; devient parentVertex := 0+1;

Ce qui fait que parentVertex = 1. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de R.

1e passage dans la boucle intérieure

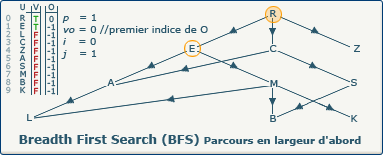

[Étape 1-1-0]  Découverte du sommet E

BFS, image 1-1-0

visitedVertices[j]:=true; devient visitedVertices[1]:=true;

Nous avons trouvé un suivant de R non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 1-1-1]  Incrémentation de vertexOrder

BFS, image 1-1-1

vertexOrder := vertexOrder+1; devient vertexOrder := 0+1;

Ce qui fait que vertexOrder = 1. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (E).

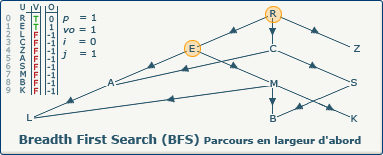

[Étape 1-1-2]  Affectation du numéro 1 pour le sommet E

BFS, image 1-1-2

orderedVertices[vertexOrder] := j; devient orderedVertices[1] := 1;

L'indice du sommet E est ajouté au tableau ordonné.

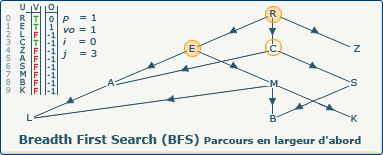

[Étape 1-2-0]  Découverte du sommet C

BFS, image 1-2-0

visitedVertices[j]:=true; devient visitedVertices[3]:=true;

Nous avons trouvé un suivant de R non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 1-2-1]  Incrémentation de vertexOrder

BFS, image 1-2-1

vertexOrder := vertexOrder+1; devient vertexOrder := 1+1;

Ce qui fait que vertexOrder = 2. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (C).

[Étape 1-2-2]  Affectation du numéro 2 pour le sommet C

BFS, image 1-2-2

orderedVertices[vertexOrder] := j; devient orderedVertices[2] := 3;

L'indice du sommet C est ajouté au tableau ordonné.

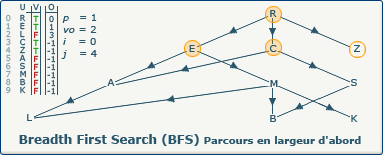

[Étape 1-3-0]  Découverte du sommet Z

BFS, image 1-3-0

visitedVertices[j]:=true; devient visitedVertices[4]:=true;

Nous avons trouvé un suivant de R non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 1-3-1]  Incrémentation de vertexOrder

BFS, image 1-3-1

vertexOrder := vertexOrder+1; devient vertexOrder := 2+1;

Ce qui fait que vertexOrder = 3. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (Z).

[Étape 1-3-2]  Affectation du numéro 3 pour le sommet Z

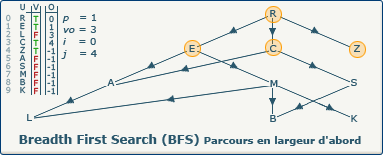

BFS, image 1-3-2

orderedVertices[vertexOrder] := j; devient orderedVertices[3] := 4;

L'indice du sommet Z est ajouté au tableau ordonné.

Inhoudsopgave Haut

[Étape 2-0-0]  Affectation du sommet "parent" à traiter

BFS, image 2-0-0

i:=orderedVertices[parentVertex]; devient i := 1

Cela signifie que nous allons chercher les suivants du sommet E car nous en avons terminé avec R.

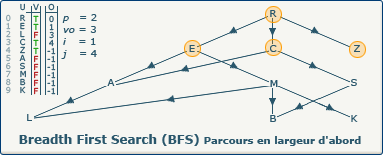

[Étape 2-0-1]  Incrémentation de parentVertex

BFS, image 2-0-1

parentVertex := parentVertex+1; devient parentVertex := 1+1;

Ce qui fait que parentVertex = 2. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de E.

2e passage dans la boucle intérieure

[Étape 2-1-0]  Découverte du sommet A

BFS, image 2-1-0

visitedVertices[j]:=true; devient visitedVertices[5]:=true;

Nous avons trouvé un suivant de E non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 2-1-1]  Incrémentation de vertexOrder

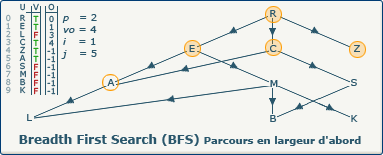

BFS, image 2-1-1

vertexOrder := vertexOrder+1; devient vertexOrder := 3+1;

Ce qui fait que vertexOrder = 4. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (A).

[Étape 2-1-2]  Affectation du numéro 4 pour le sommet A

BFS, image 2-1-2

orderedVertices[vertexOrder] := j; devient orderedVertices[4] := 5;

L'indice du sommet A est ajouté au tableau ordonné.

[Étape 2-2-0]  Découverte du sommet M

BFS, image 2-2-0

visitedVertices[j]:=true; devient visitedVertices[7]:=true;

Nous avons trouvé un suivant de E non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 2-2-1]  Incrémentation de vertexOrder

BFS, image 2-2-1

vertexOrder := vertexOrder+1; devient vertexOrder := 4+1;

Ce qui fait que vertexOrder = 5. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (M).

[Étape 2-2-2]  Affectation du numéro 5 pour le sommet M

BFS, image 2-2-2

orderedVertices[vertexOrder] := j; devient orderedVertices[5] := 7;

L'indice du sommet M est ajouté au tableau ordonné.

Inhoudsopgave Haut

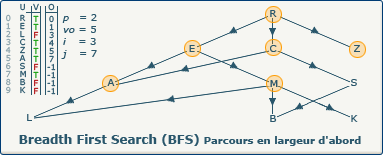

[Étape 3-0-0]  Affectation du sommet "parent" à traiter

BFS, image 3-0-0

i:=orderedVertices[parentVertex]; devient i := 3

Cela signifie que nous allons chercher les suivants du sommet C car nous en avons terminé avec E.

[Étape 3-0-1]  Incrémentation de parentVertex

BFS, image 3-0-1

parentVertex := parentVertex+1; devient parentVertex := 2+1;

Ce qui fait que parentVertex = 3. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de C.

3e passage dans la boucle intérieure

[Étape 3-1-0]  Découverte du sommet S

BFS, image 3-1-0

visitedVertices[j]:=true; devient visitedVertices[6]:=true;

Nous avons trouvé un suivant de C non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 3-1-0]  Remarque

À ce stade, nous devrions trouver le sommet C à l'indice 5, mais visitedVertices[5]=true. L'exploration BFS ne prendra donc pas en compte l'arc (C, A).

[Étape 3-1-1]  Incrémentation de vertexOrder

BFS, image 3-1-1

vertexOrder := vertexOrder+1; devient vertexOrder := 5+1;

Ce qui fait que vertexOrder = 6. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (S).

[Étape 3-1-2]  Affectation du numéro 6 pour le sommet S

BFS, image 3-1-2

orderedVertices[vertexOrder] := j; devient orderedVertices[6] := 6;

L'indice du sommet S est ajouté au tableau ordonné.

Inhoudsopgave Haut

[Étape 4-0-0]  Affectation du sommet "parent" à traiter

BFS, image 4-0-0

i:=orderedVertices[parentVertex]; devient i := 4

Cela signifie que nous allons chercher les suivants du sommet Z car nous en avons terminé avec C.

[Étape 4-0-1]  Incrémentation de parentVertex

BFS, image 4-0-1

parentVertex := parentVertex+1; devient parentVertex := 3+1;

Ce qui fait que parentVertex = 4. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de Z.

Inhoudsopgave Haut

[Étape 5-0-0]  Affectation du sommet "parent" à traiter

BFS, image 5-0-0

i:=orderedVertices[parentVertex]; devient i := 5

Cela signifie que nous allons chercher les suivants du sommet A car nous en avons terminé avec Z.

[Étape 5-0-1]  Incrémentation de parentVertex

BFS, image 5-0-1

parentVertex := parentVertex+1; devient parentVertex := 4+1;

Ce qui fait que parentVertex = 5. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de A.

4e passage dans la boucle intérieure

[Étape 5-1-0]  Découverte du sommet L

BFS, image 5-1-0

visitedVertices[j]:=true; devient visitedVertices[2]:=true;

Nous avons trouvé un suivant de A non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 5-1-1]  Incrémentation de vertexOrder

BFS, image 5-1-1

vertexOrder := vertexOrder+1; devient vertexOrder := 6+1;

Ce qui fait que vertexOrder = 7. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (L).

[Étape 5-1-2]  Affectation du numéro 7 pour le sommet L

BFS, image 5-1-2

orderedVertices[vertexOrder] := j; devient orderedVertices[7] := 2;

L'indice du sommet L est ajouté au tableau ordonné.

Inhoudsopgave Haut

[Étape 6-0-0]  Affectation du sommet "parent" à traiter

BFS, image 6-0-0

i:=orderedVertices[parentVertex]; devient i := 7

Cela signifie que nous allons chercher les suivants du sommet M car nous en avons terminé avec A.

[Étape 6-0-1]  Incrémentation de parentVertex

BFS, image 6-0-1

parentVertex := parentVertex+1; devient parentVertex := 5+1;

Ce qui fait que parentVertex = 6. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de M.

5e passage dans la boucle intérieure

[Étape 6-1-0]  Découverte du sommet B

BFS, image 6-1-0

visitedVertices[j]:=true; devient visitedVertices[8]:=true;

Nous avons trouvé un suivant de M non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 6-1-0]  Remarque

À ce stade, nous devrions trouver le sommet M à l'indice 2, mais visitedVertices[2]=true. L'exploration BFS ne prendra donc pas en compte l'arc (M, L).

[Étape 6-1-1]  Incrémentation de vertexOrder

BFS, image 6-1-1

vertexOrder := vertexOrder+1; devient vertexOrder := 7+1;

Ce qui fait que vertexOrder = 8. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (B).

[Étape 6-1-2]  Affectation du numéro 8 pour le sommet B

BFS, image 6-1-2

orderedVertices[vertexOrder] := j; devient orderedVertices[8] := 8;

L'indice du sommet B est ajouté au tableau ordonné.

[Étape 6-2-0]  Découverte du sommet K

BFS, image 6-2-0

visitedVertices[j]:=true; devient visitedVertices[9]:=true;

Nous avons trouvé un suivant de M non encore visité, la condition de boucle est respectée : tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 6-2-1]  Incrémentation de vertexOrder

BFS, image 6-2-1

vertexOrder := vertexOrder+1; devient vertexOrder := 8+1;

Ce qui fait que vertexOrder = 9. Ceci nous fournira l'indice auquel nous devrons placer le nouveau sommet découvert (K).

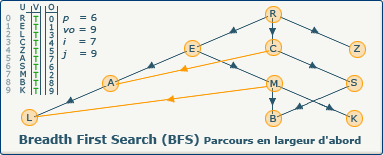

[Étape 6-2-2]  Affectation du numéro 9 pour le sommet K

BFS, image 6-2-2

orderedVertices[vertexOrder] := j; devient orderedVertices[9] := 9;

L'indice du sommet K est ajouté au tableau ordonné.

Inhoudsopgave Haut

[Étape 7-0-0]  Affectation du sommet "parent" à traiter

BFS, image 7-0-0

i:=orderedVertices[parentVertex]; devient i := 6

Cela signifie que nous allons chercher les suivants du sommet S car nous en avons terminé avec M.

[Étape 7-0-1]  Incrémentation de parentVertex

BFS, image 7-0-1

parentVertex := parentVertex+1; devient parentVertex := 6+1;

Ce qui fait que parentVertex = 7. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de S.

Inhoudsopgave Haut

[Étape 8-0-0]  Affectation du sommet "parent" à traiter

BFS, image 8-0-0

i:=orderedVertices[parentVertex]; devient i := 2

Cela signifie que nous allons chercher les suivants du sommet L car nous en avons terminé avec S.

[Étape 8-0-0]  Remarque

À ce stade, nous devrions trouver le sommet S à l'indice 8, mais visitedVertices[8]=true. L'exploration BFS ne prendra donc pas en compte l'arc (S, B).

Comme l'arc (S, B) était le seul arc extérieur à S, nous n'entrons même pas dans la boucle tant_que ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false

[Étape 8-0-1]  Incrémentation de parentVertex

BFS, image 8-0-1

parentVertex := parentVertex+1; devient parentVertex := 7+1;

Ce qui fait que parentVertex = 8. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de L.

Inhoudsopgave Haut

[Étape 9-0-0]  Affectation du sommet "parent" à traiter

BFS, image 9-0-0

i:=orderedVertices[parentVertex]; devient i := 8

Cela signifie que nous allons chercher les suivants du sommet B car nous en avons terminé avec L.

[Étape 9-0-1]  Incrémentation de parentVertex

BFS, image 9-0-1

parentVertex := parentVertex+1; devient parentVertex := 8+1;

Ce qui fait que parentVertex = 9. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de B.

Inhoudsopgave Haut

[Étape 10-0-0]  Affectation du sommet "parent" à traiter

BFS, image 10-0-0

i:=orderedVertices[parentVertex]; devient i := 9

Cela signifie que nous allons chercher les suivants du sommet K car nous en avons terminé avec B.

[Étape 10-0-1]  Incrémentation de parentVertex

BFS, image 10-0-1

parentVertex := parentVertex+1; devient parentVertex := 9+1;

Ce qui fait que parentVertex = 10. Ceci nous fournira l'indice du prochain sommet "parent" lorsque nous aurons exploré tous les suivants de K.

Inhoudsopgave Haut

[Étape 11]  Non-respect de la condition de boucle

BFS, image 11

L'algorithme prend effectivement fin avant d'entrer dans la boucle, car la condition n'est pas respectée : 9  n'est pas ≥ à 10.

Ordre d'exploration BFS

Graphes : Parcours BFS

Nederlandse vertaling

U hebt gevraagd om deze site in het Nederlands te bezoeken. Voor nu wordt alleen de interface vertaald, maar nog niet alle inhoud.

Als je me wilt helpen met vertalingen, is je bijdrage welkom. Het enige dat u hoeft te doen, is u op de site registreren en mij een bericht sturen waarin u wordt gevraagd om u toe te voegen aan de groep vertalers, zodat u de gewenste pagina's kunt vertalen. Een link onderaan elke vertaalde pagina geeft aan dat u de vertaler bent en heeft een link naar uw profiel.

Bij voorbaat dank.

Document heeft de 24/12/2009 gemaakt, de laatste keer de 26/10/2018 gewijzigd
Bron van het afgedrukte document:https://www.gaudry.be/nl/graphes-bfs-exemple.html

De infobrol is een persoonlijke site waarvan de inhoud uitsluitend mijn verantwoordelijkheid is. De tekst is beschikbaar onder CreativeCommons-licentie (BY-NC-SA). Meer info op de gebruiksvoorwaarden en de auteur.

Referenties

  1. Bekijk - html-document Taal van het document:fr BFS : lien interne, L'algorithme BFS en détails

Deze verwijzingen en links verwijzen naar documenten die geraadpleegd zijn tijdens het schrijven van deze pagina, of die aanvullende informatie kunnen geven, maar de auteurs van deze bronnen kunnen niet verantwoordelijk worden gehouden voor de inhoud van deze pagina.
De auteur Deze site is als enige verantwoordelijk voor de manier waarop de verschillende concepten, en de vrijheden die met de referentiewerken worden genomen, hier worden gepresenteerd. Vergeet niet dat u meerdere broninformatie moet doorgeven om het risico op fouten te verkleinen.

Inhoudsopgave Haut
