Grammaires

Symbole terminal et non terminal

Nous évoquerons souvent les notions de « terminal » et de « non terminal », qui se définissent de la manière suivante :

  • symboles terminaux : chaînes de caractères issues du langage (les mots).
  • symboles non terminaux : ce sont les noms que nous donnons aux règles de productions pour les reconnaître. Ces symboles n'appartiennent pas au langage défini par la grammaire.

Conventions d'écriture

Au long des exemples suivants, nous tenterons de respecter les convensions suivantes1 :

  • les symboles non terminaux sont représentés par des lettres majuscules du début de l'alphabet (A, B, C, ...). Ils peuvent être représentés par des mots composés de minuscules, et dans ce cas nous les entourerons par les signes plus petit et plus grand de cette manière : <non-terminal>.
  • les symboles terminaux sont représentés par des lettres minuscules de la fin de l'alphabet (... x, y, z).
  • les suites de symboles grammaticaux sont représentés par des lettres du début de l'alphabet grec (α (alpha), β (beta), γ (gamma), ...).
  • la chaîne vide est représentés par la lettre grecque ε (epsilon).

Grammaires récursive à gauche

Une grammaire est récursive à gauche si un symbole non terminal A se dérive strictement en une proto-phrase2 commençant par A ⇒+  tel que α ne commence pas par A.

Table des matières Haut

Structure des grammaires

Une grammaire est composée de quatre éléments :

  • VN : l'ensemble fini des symboles non-terminaux, que nous retrouvons parfois simplement sous la lettre N.
  • VT : l'ensemble fini des symboles terminaux (le vocabulaire terminal)3. Cet ensemble VT est disjoint de VN.
  • P : l'ensemble des productions. Il s'agit de l'ensemble des règles grammaticales.
  • S : le symbole de départ (S ∈ VN).

Table des matières Haut

Classes de grammaires selon Chomsky5

Hiérarchie des grammaires selon Chomsky

Grammaires libres6 (Type 0)

Les productions de la grammaire de type 0 sont de la forme : α → β avec α ∈ {VN ∪ VT}+ et β ∈ {VN ∪ VT}*

Ces grammaires engendrent des « langages récursivement énumérables » (en anglais, “recursively enumerable languages”), acceptés par une machine de Turing8.

Table des matières Haut

Grammaires contextuelles (Type 1)

Les productions de la grammaire contextuelle sont de la forme : αΑβ → αγβ avec Α ∈ N, α, β ∈ (N ∪ Σ)* etγ ∈ (N ∪ Σ)+

Nous avons un élément non terminal (Α) qui dépend du contexte constitué par les mots qui l'encadrent (α et β).

Nous pouvons aussi accepter dans les grammaires de type 1 les productions de la forme : α → β avec α ∈ {VN ∪ VT}+ et β ∈ {VN ∪ VT}* et |α| ≤ |β|, car ces grammaires produisent des langages contextuels.

Table des matières Haut

Grammaires non contextuelles9 (Type 2)

Les productions de la grammaire non contextuelle sont de la forme : A → α avec A ∈ VN et α ∈ {VN ∪ VT}*

Chomsky5 a utilisé le terme “non contextuel” (en français, « context-free ») par opposition aux “contextuel” (en français, « context-sensitive ») pour lesquelles l'application d'une règle est soumise à des conditions.

Un langage « non contextuel »10 peut être représenté par un automate à pile non déterministe. Pour prouver qu'un langage n'est pas « non contextuel »10, nous devons donc prouver qu'il n'est pas possible de construire son automate à pile.

Table des matières Haut

Grammaires régulières12 (Type 3)

Les productions de la grammaire de type régulière sont de la forme :
A → αA → αBA → ε (grammaire linéaire à droite13) ou A → αA → A → ε (grammaire linéaire à gauche14)
avec A ∈ VN et α ∈ {VN ∪ VT}*

Un langage est régulier ssi un programme peut le lire (de gauche à droite) en ne mémorisant qu'une information finie.

Nous pouvons définir un langage régulier de la manière suivante :

  • Soit Σ l'alphabet (fini) du langage L
    • est un langage régulier;
    • {ε} est un langage régulier;
    • ∀ a ∈ Σ, {a} est un langage régulier (langages de mots à une seule lettre);
  • si L1 et L2 sont réguliers, alors
    • L1L2 = {W1W2 | W1 ∈ L1, W2 ∈ L2} est régulier
    • L1 ∪ L2 est régulier
  • L* = {ε} ∪ {wwww...w | W ∈ L} est régulier

Pour prouver qu'un langage est régulier, nous pouvons soit donner l'expression rationelle qui correspond, soit donner son AFN [automate fini non déterministe].

Pour prouver qu'un langage n'est pas régulier, nous pouvons soit montrer que nous ne pouvons construire son AFN, soit utiliser le lemme de pompage17.

Tout langage fini est un langage régulier. Un langage non fini peut toutefois être un langage régulier si son automate est fini et contient un cycle.

Tout langage régulier est un langage « non contextuel »10.

Certaines grammaires non régulières peuvent tout de même engendrer des langages réguliers.

Table des matières Haut

Grammaires LL(k)

  • Le premier L signifie “Left to right scanning” (en français, « parcours de la gauche vers la droite »)
  • Le second L signifie “Leftmost derivation” (en français, « dérivation gauche »)
  • La lettre k est remplacé par un nombre qui signifie que le choix de la bonne expansion doit pouvoir se faire sur la base des k prochains symboles à lire.

Une grammaire récursive à gauche n'est jamais une grammaire LL(k).

Table des matières Haut

Grammaires LL(1)

Les grammaires LL(1) sont généralement suffisantes pour la construction de langages de programmation, pour peu qu'ils respectent les conditions qui suivent.

Une grammaire G est LL(1) ssi pour toute paire de productions distinctes Α → α | β de G :

  • Il n'existe aucun symbole terminal a tel que α et β dérivent tous deux des chaînes commençant par a.
  • Les chaînes α et β ne peuvent dériver toutes deux la chaîne vide.
  • Si β ⇒* ε, alors α ne dérive aucune chaîne commençant par un terminal qui est dans SUIVANT(A).
    De même, si α ⇒* ε, alors β ne dérive aucune chaîne commençant par un terminal qui est dans SUIVANT(A).

Comment rendre une grammaire LL(1) ?

  • Eliminer la récursivité gauche.
    Par exemple, A ::= Aα | β devient A ::= βA', A' ::= αA' | ε (nous avons alors une récursivité droite)
  • Factoriser les parties communes (nous postposons le choix en groupant les parties communes).
    Par exemple, I ::= if E then I | if E then I else I devient I ::= if E then I C et C ::= ε | else I.

Table des matières Haut

Grammaires ambiguës

Si nous pouvons générer plus d'un arbre syntaxique pour une même chaîne du langage, nous pouvons dire que la grammaire est ambiguë.

Nous pouvons être confrontés à des grammaires ambiguës quand par exemple α et β sont ε-productifs.

Nous pouvons généralement résoudre engendrés par une grammaire ambiguë en définissant des règles de précédence ou d'associativité.

Table des matières Haut

Grammaires LR(k)

  • Le premier L signifie “Left to right scanning” (en français, « parcours de la gauche vers la droite »)
  • Le second R signifie “Rightmost derivation” (en français, « dérivation droite »)
  • La lettre k est remplacé par un nombre qui signifie que le choix de la bonne expansion doit pouvoir se faire sur la base des k symboles anticipés et non consommés.

Un analyseur LR(k) effecute une analyse ascendante sur les grammaires non contextuelles.

Nous retrouvons souvent simplement le terme LR, pour lequel LR(1) est sous-entendu.

Table des matières Haut

Grammaires LR(0)

Un analyseur LR(k) n'effectue aucune anticipation pour décider quelle réduction il doit entreprendre. Si nous constatons que la table des actions contient plus d'une action dans une même cellule, nous avons la certitude que lq grammaire n'est pas LR(0), et nous devons alors augmenter le nombre de symboles de prévision.

Table des matières Haut

Grammaires SLR

Les analyseurs SLR(0) est utilise un autre algorithme d'analyse descendante, version renforcée de LR(0).

Afin de résoudre les conflits LR(0), nous devons alors consulter SUIVANT(A), où A est le côté gauche de la règle à réduire.

Table des matières Haut

Grammaires LALR

Un automate à pile permet d'analyser une grammaire LALR [“Look-Ahead Left Recursive”21]. Un exemple célèbre d'analyseur syntaxique LALR est YACC.

Table des matières Haut

Grammaires attribuées

Les grammaires attribuées sont des grammaires non contextuelles étendues avec des attributs (typage, table des symboles, etc.) associés à des valeurs, et définis par des règles d'attribution associées aux productions (les règles de la grammaire).

Table des matières Haut

Lemme de pompage

Si le nombre d'états de l'automate est plus petit que la chaîne, la chaîne contient une boucle qui peut être répetée. Nous pouvons alors dire que la partie de la boucle est « pompée ».

Lemme de pompage des langages réguliers12

Nous utiliserons par la suite la décomposition que nous permet le lemme de pompage pour prouver par l'absurde qu'un langage n'est pas régulier.

Si le langage est régulier, nous pouvons le décomposer selon la formule qui suit.

  • Soit L un langage sur un alphabet Σ.
    Si L est régulier alors
    ∃ p ∈ N : ∀ w ∈ L, |w| ≥ p ⇒ ∃ x,y,z Σ* :
    1. w = xyz
    2. |y| ≥ 1
    3. |xy| ≤ p
    4. nN, x yn zL
Lemme de pompage

Le lemme de pompage indique que nous pouvons répéter une partie centrale du mot, et que le mot ainsi produit appartient toujours au langage décrit : ∀ n ≥ 0, xynz ∈ L

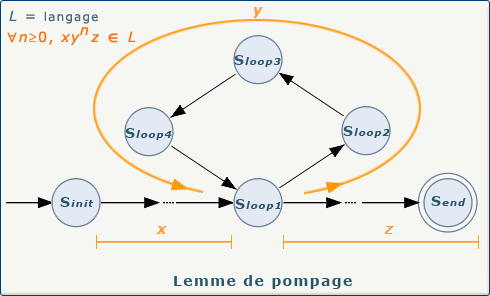

Notre automate est dans son état initial (Sinit). Nous pouvons accepter une séquence de caractères (partie x) qui nous fait passer d'état en état jusqu'au moment où l'acceptation du caractère lu nous placera dans le premier état de la boucle (partie y). Ensuite nous pouvons passer par un certain nombre d'états (partie z).

Exemple : le langage qui comprend les nombres pairs en binaire (0, 10, 100, 110, etc.).

Nous représentons donc les nombres pairs en binaire par un 0, ou un 1 suivi d'un certain nombre de 0 ou de 1, et enfin un 0 pour terminer.

L'expression rationnelle qui correspond à ce langage est 0|1(0|1)*0, ce qui correspond parfaitement au lemme de pompage (x y* z) avec :

  • x = 1
  • y = (0|1)*
  • z = 0

Lemme de pompage des langages non contextuels

  • Soit L un langage sur un alphabet Σ.
    Si L est « non contextuel »10 alors
    ∃ p ∈ N : ∀ s ∈ L, |s| ≥ p ⇒ ∃ x,y,z,v,w Σ* :
    1. s = xvywz
    2. |vw| ≥ 1
    3. |vyw| ≤ p
    4. nN, x vn y wn zL

Table des matières Haut

ε-productif

Nous pouvons parler de symbole non terminal ε-productif si ce non terminal A ∈ VN et que A ⇒ *ε

Table des matières Haut

Table des analyseurs et des langages

TypeDirectionDérivationInfo
LL(k)analyse descendantegauchechoix de la bonne expansion sur les k prochains symboles à lire
LL(1)analyse descendantegauchepour chaque non terminal, chaque production commence par un symbole terminal différent
LR(k)analyse asscendantedroitela production est déterminée après lecture du texte correspondant.
SLR(k)analyse asscendantedroiteUtilisation d'un symbole de prévision.
LALRanalyse asscendantedroiteUnion des états de même cœur parmi les éléments LR(1).

TypeLangageAutomateInfo
type 00récursivement énumérablemachine de Turing
type 01récursifmachine de Turing totaleNe fait pas partie de la hiérarchie de Comsky.
type 10contextuelmachine de Turing
type 11indexéautomate à piles imbriquéesNe fait pas partie de la hiérarchie de Comsky.
La pile de l'automate peut contenir pour chaque entrée une donnée ou une pile (Nested stack).
type 12semi contextuelEPDANe fait pas partie de la hiérarchie de Comsky.
La pile de l'automate est une pile de piles (Embedded pushdown automaton).
type 20non contextuelautomate à pile non déterministe
type 21non contextuel déterministeautomate à pile déterministeNe fait pas partie de la hiérarchie de Comsky.
type 22à mots imbriquésautomate pour mots imbriquésNe fait pas partie de la hiérarchie de Comsky.
type 30rationnelautomate fini
  • grammaire linéaire à droite
  • grammaire linéaire à gauche
  • reconnu par un automate fini
type 31Star freeautomate pour mots imbriquésNe fait pas partie de la hiérarchie de Comsky.
Langage rationnel dont l'expression rationnelle n'emploie pas l'étoile de Kleene.
